1. 单孔喷油器柴油喷雾火焰引燃单孔喷油器甲醇喷雾可视化数据

天津大学 安彦召

本部分包含：

1）0.14单孔喷油器柴油喷雾火焰引燃0.35单孔喷油器甲醇喷雾着火及火焰发展可视化数据

2）0.35单孔喷油器柴油喷雾火焰引燃0.14单孔喷油器甲醇喷雾着火及火焰发展可视化数据

本研究中所用喷油器为BOSCH0445110 808电控喷油器，喷孔直径为0.35 mm与0.14mm(喷孔经过改造)。

数据通过纹影成像分析获得，纹影成像快门速度为20000Xfps，分辨率为1024 *1024，纹影法图像二值化阈值为0.3。

数据由安彦召（YanZhao An，邮箱：yanzhao_an@tju.edu.cn）提供。如有任何问题或意见，请联系作者。

请引用：安彦召等人的论文《Study on the energy conversionof diesel-methanolpartially premixed combustion in dual direct injection engine》-Energy，正在审稿中，待正式发表后更新链接。

表1 单孔喷油器柴油喷雾火焰引燃单孔喷油器甲醇喷雾可视化数据

柴油喷孔直径	甲醇喷孔直径	背景温度	背景压力	柴油喷射压力	甲醇喷射压力	柴油喷射持续期	甲醇喷射持续期	喷射间隔(正数代表柴油先喷)	FLOL柴油/甲醇	黄色火焰面积	蓝色火焰面积
mm	mm	K	MPa	MPa	MPa	ms	ms	ms
0.35	0.14	800	3	60	100	0.5	10	0.9	FLOL.xlsx	黄色火焰面积 .xlsx	蓝色火焰面积 .xlsx
0.35	0.14	800	3	60	100	0.5	10	0.6
0.35	0.14	800	3	60	100	0.5	10	0.3
0.35	0.14	800	3	60	100	0.5	10	0
0.35	0.14	800	3	60	100	0.5	10	-0.3
0.35	0.14	800	3	60	100	0.5	10	-0.6
0.35	0.14	800	3	60	100	0.5	10	-0.9
0.35	0.14	800	3	100	100	0.5	10	0.9	FLOL.xlsx	黄色火焰面积.xlsx	蓝色火焰面积.xlsx
0.35	0.14	800	3	100	100	0.5	10	0.6
0.35	0.14	800	3	100	100	0.5	10	0.3
0.35	0.14	800	3	100	100	0.5	10	0
0.35	0.14	800	3	100	100	0.5	10	-0.3
0.35	0.14	800	3	100	100	0.5	10	-0.6
0.35	0.14	800	3	100	100	0.5	10	-0.9
0.14	0.35	800	3	100	60	2	1.5	0.9	FLOL.xlsx	黄色火焰面积.xlsx	蓝色火焰面积.xlsx
0.14	0.35	800	3	100	60	2	1.5	0.6
0.14	0.35	800	3	100	60	2	1.5	0.3
0.14	0.35	800	3	100	60	2	1.5	0
0.14	0.35	800	3	100	60	2	1.5	-0.3
0.14	0.35	800	3	100	60	2	1.5	-0.6
0.14	0.35	800	3	100	60	2	1.5	-0.9
0.14	0.35	800	3	100	100	2	1.5	0.9	_FLOL.xlsx	黄色火焰面积.xlsx	蓝色火焰面积.xlsx
0.14	0.35	800	3	100	100	2	1.5	0.6
0.14	0.35	800	3	100	100	2	1.5	0.3
0.14	0.35	800	3	100	100	2	1.5	0
0.14	0.35	800	3	100	100	2	1.5	-0.3
0.14	0.35	800	3	100	100	2	1.5	-0.6
0.14	0.35	800	3	100	100	2	1.5	-0.9

2.甲醇/甲醇-生物柴油(柴油)/甲醇-氨燃料燃烧特性参数数据库

上海交通大学

本部分包含：

1）常压热流量燃烧器所测量的甲醇/甲醇-生物柴油层流燃烧速度数据

2）高压定容弹所测量的甲醇/甲醇-氨层流燃烧速度数据

3）快速压缩机所测量的甲醇/甲醇-氨着火延迟时间数据

表2 甲醇/甲醇-生物柴油(柴油)/甲醇-氨燃料燃烧特性参数数据库

编号	温度	压力	当量比	甲醇掺混比	着火延迟时间(IDT)	层流燃烧速度
-	K	bar	Φ	%	ms	cm/s
单一甲醇常压层流燃烧速度
1	298	1	0.7	100		18.2
2	298	1	0.8	100		27.3
3	298	1	0.9	100		35.1
4	298	1	1	100		41.1
5	298	1	1.1	100		44
6	298	1	1.2	100		44.7
7	298	1	1.3	100		42.6
8	298	1	1.4	100		37.6
9	298	1	1.5	100		31.3
10	318	1	0.7	100		20.8
11	318	1	0.8	100		30.9
12	318	1	0.9	100		39
13	318	1	1	100		45.3
14	318	1	1.1	100		48.4
15	318	1	1.2	100		49.2
16	318	1	1.3	100		47
17	318	1	1.4	100		41.7
18	318	1	1.5	100		35.2
19	328	1	0.7	100		22.3
20	328	1	0.8	100		32.5
21	328	1	0.9	100		41
22	328	1	1	100		47.6
23	328	1	1.1	100		50.9
24	328	1	1.2	100		51.6
25	328	1	1.3	100		49.3
26	328	1	1.4	100		44.4
27	328	1	1.5	100		37.1
28	338	1	0.7	100		23.9
29	338	1	0.8	100		34.5
30	338	1	0.9	100		43.1
31	338	1	1	100		50.1
32	338	1	1.1	100		53.4
33	338	1	1.2	100		54.3
34	338	1	1.3	100		52
35	338	1	1.4	100		46.5
36	338	1	1.5	100		39.5
37	358	1	0.7	100		28.1
38	358	1	0.8	100		39.2
39	358	1	0.9	100		47.6
40	358	1	1	100		54.8
41	358	1	1.1	100		58.6
42	358	1	1.2	100		59.4
43	358	1	1.3	100		57.2
44	358	1	1.4	100		51.5
45	358	1	1.5	100		43.9
单一甲醇高压层流燃烧速度
1	373	2.5	0.7	100		31.3
2	373	2.5	0.8	100		42.6
3	373	2.5	0.9	100		46.4
4	373	2.5	1	100		53.6
5	373	2.5	1.1	100		54.7
6	373	2.5	1.2	100		55.7
7	373	2.5	1.3	100		51.2
8	373	5	0.7	100		25.2
9	373	5	0.8	100		36.7
10	373	5	0.9	100		40.1
11	373	5	1	100		47.3
12	373	5	1.1	100		48.7
13	373	5	1.2	100		49.5
14	373	5	1.3	100		44.6
15	373	10	0.7	100		13.1
16	373	10	0.8	100		24.9
17	373	10	0.9	100		28.2
18	373	10	1	100		35.1
19	373	10	1.1	100		37.3
20	373	10	1.2	100		37.5
21	373	10	1.3	100		32.4
单一甲醇着火延迟时间
1	842.9	15	1	100	84.35
2	843.8	15	1	100	81.23
3	847.7	15	1	100	85.32
4	857.7	15	1	100	59.52
5	854.7	15	1	100	62.64
6	855.8	15	1	100	64.15
7	860.3	15	1	100	58.13
8	874.6	15	1	100	42.28
9	872.6	15	1	100	42.44
10	903.2	15	1	100	18.67
11	903.6	15	1	100	18.36
12	902.9	15	1	100	19.89
13	903.1	15	1	100	19.15
14	917	15	1	100	12.03
15	918.6	15	1	100	12
16	922.8	15	1	100	10.61
17	953.1	15	1	100	5.58
18	954.5	15	1	100	5.82
19	949.7	15	1	100	4.99
20	961.1	15	1	100	4.65
21	961.9	15	1	100	4.23
22	963.3	15	1	100	4.88
23	962.1	15	1	100	4.81
24	999.2	15	1	100	1.94
25	1000.8	15	1	100	1.99
26	1011.9	15	1	100	1.66
甲醇/癸酸甲酯常压层流燃烧速度
1	323	1	0.7	90		22.14
2	323	1	0.8	90		29.39
3	323	1	0.9	90		37.65
4	323	1	1	90		44.74
5	323	1	1.1	90		50.46
6	323	1	1.2	90		52.7
7	323	1	1.3	90		51.59
8	323	1	1.4	90		47.61
9	323	1	1.5	90		41.97
10	323	1	0.7	80		21.95
11	323	1	0.8	80		31.7
12	323	1	0.9	80		40.17
13	323	1	1	80		46.94
14	323	1	1.1	80		51.22
15	323	1	1.2	80		52.76
16	323	1	1.3	80		50.93
17	323	1	1.4	80		44.93
18	323	1	1.5	80		36.2
19	323	1	0.7	50		24.19
20	323	1	0.8	50		33.44
21	323	1	0.9	50		41.18
22	323	1	1	50		47.18
23	323	1	1.1	50		49.98
24	323	1	1.2	50		48.9
25	323	1	1.3	50		45.12
26	323	1	1.4	50		36.43
27	323	1	1.5	50		25.19
甲醇/丁酸甲酯常压层流燃烧速度
1	323	1	0.7	90		22.59
2	323	1	0.8	90		32.32
3	323	1	0.9	90		41.09
4	323	1	1	90		48.37
5	323	1	1.1	90		52.67
6	323	1	1.2	90		54.64
7	323	1	1.3	90		52.57
8	323	1	1.4	90		47.39
9	323	1	1.5	90		40.14
10	323	1	0.7	80		22.81
11	323	1	0.8	80		32.1
12	323	1	0.9	80		40.93
13	323	1	1	80		47.3
14	323	1	1.1	80		50.67
15	323	1	1.2	80		51.87
16	323	1	1.3	80		49.8
17	323	1	1.4	80		43.3
18	323	1	1.5	80		35.26
19	323	1	0.7	50		24.51
20	323	1	0.8	50		33.44
21	323	1	0.9	50		41.28
22	323	1	1	50		46.97
23	323	1	1.1	50		50.01
24	323	1	1.2	50		49.34
25	323	1	1.3	50		46.2
26	323	1	1.4	50		38.95
27	323	1	1.5	50		29.91
28	323	1	0.7	20		24.75
29	323	1	0.8	20		33.59
30	323	1	0.9	20		40.6
31	323	1	1	20		45.61
32	323	1	1.1	20		47.89
33	323	1	1.2	20		46.83
34	323	1	1.3	20		42.76
35	323	1	1.4	20		34.81
36	323	1	1.5	20		25.52
甲醇/氨高压层流燃烧速度
1	423	10	0.7	30		5.41
2	423	10	0.8	30		7.62
3	423	10	0.9	30		9.98
4	423	10	1	30		11.33
5	423	10	1.1	30		11.07
6	423	10	1.2	30		9.53
7	423	10	1.3	30		8.29
8	423	10	1.4	30		7.42
9	473	10	0.6	20		4.06
10	473	10	0.7	20		6.24
11	473	10	0.8	20		8.79
12	473	10	0.9	20		10.56
13	473	10	1	20		11.25
14	473	10	1.1	20		11.34
15	473	10	1.2	20		10.06
16	473	10	1.3	20		8.75
17	473	10	1.4	20		7.51
18	473	10	0.6	30		4.44
19	473	10	0.7	30		7.49
20	473	10	0.8	30		10.59
21	473	10	0.9	30		12.48
22	473	10	1	30		13.94
23	473	10	1.1	30		13.49
24	473	10	1.2	30		12.05
25	473	10	1.3	30		10.18
26	473	10	1.4	30		9.13
27	473	10	0.6	40		5.87
28	473	10	0.7	40		9.45
29	473	10	0.8	40		13.22
30	473	10	0.9	40		15.71
31	473	10	1	40		16.18
32	473	10	1.1	40		14.81
33	473	10	1.2	40		12.86
34	473	10	1.3	40		11.17
35	473	10	1.4	40		9.95
36	473	10	0.6	50		9.05
37	473	10	0.7	50		13.13
38	473	10	0.8	50		17.56
39	473	10	0.9	50		19.76
40	473	10	1	50		19.99
41	473	10	1.1	50		17.71
42	473	10	1.2	50		15.98
43	473	10	1.3	50		13.64
44	473	10	1.4	50		11.38
45	523	10	0.6	30		5.02
46	523	10	0.7	30		9.44
47	523	10	0.8	30		12.76
48	523	10	0.9	30		14.45
49	523	10	1	30		16.31
50	523	10	1.1	30		16.29
51	523	10	1.2	30		14.19
52	523	10	1.3	30		12.63
53	523	10	1.4	30		10.73
甲醇/柴油着火延迟时间
1	423	6	1	70	104.84
2	423	6	1	70	99.4
3	423	6	1	70	112.96
4	423	6	1	70	127.06
5	423	10	1	50	50
6	423	10	1	50	33.8
7	423	10	1	50	31.94
8	423	10	1	50	38.12
9	423	10	1	50	42.64
10	423	10	1	50	51.86
11	423	10	1	50	56.42
12	423	10	1	50	62.64
13	423	10	1	50	48.5
14	423	10	1	50	34.36
15	423	10	1	50	25.22
16	423	10	1	50	11.1
17	423	20	1	30	18.24
18	423	20	1	30	10.92
19	423	20	1	30	7.96
20	423	20	1	30	6.58
21	423	20	1	30	7.64
22	423	20	1	30	7.18
23	423	20	1	30	5.26
24	423	20	1	30	4.24
25	423	20	1	30	3.74
26	423	20	1	30	2.48
27	423	20	1	30	1.96

图1：甲醇/癸酸甲酯平面火焰情况

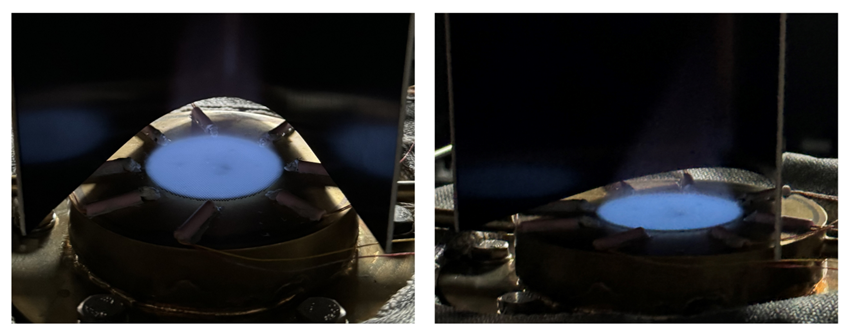

图2：甲醇/丁酸甲酯平面火焰情况

3.  甲醇同步辐射流动管实验数据

天津大学 王昆

本部分包含：

1）温度800-1150 ℃范围内，基于同步辐射真空紫外光电离质谱的流动管甲醇热解实验数据

2）温度800-1150 ℃范围内，基于同步辐射真空紫外光电离质谱的流动管甲醇氧化实验数据

甲醇基础燃烧实验在国家同步辐射实验中心（NSRL）的BL03U线站进行，使用流动管反应装置，停留时间为38~55 ms。装置主要由热解室、差分抽运室和光电离室组成，配备反射飞行时间质谱计（RTOF-MS）。高纯度氩气作为载气，通过质量流量控制器（MFC）控制流量，将甲醇送入反应器。流动管内径为7 mm，材质为氧化铝，以减小表面催化作用并确保反应环境均匀。热解产物经石英喷嘴取样，分子束由同步辐射VUV光电离，并由RTOF-MS检测。实验条件按表1所示工况执行，包括热解与氧化基础实验。初始温度设为600 ℃，分别在11 eV、13 eV、14.6 eV下采集本底谱图。随后从850 ℃开始升温，初始间隔50 ℃，至中间产物（如CH3CHO）出现后调整为25 ℃间隔。当燃料转化率达90–95%时，固定温度，扫描电离能，获取光电离效率（PIE）数据。实验结束后按规程关闭系统，数据处理后得到甲醇热解与氧化实验结果。

表3.1 甲醇流动管实验条件

反应类型	进料组分	压力	当量比	温度	停留时间
热解	CH3OH:Kr:AR=1:2:197	30 torr	/	800-1150 ℃	38-55 ms
氧化	CH3OH:O2:Kr:AR=1:1.5:2:195.5		1

数据由王昆（Kun Wang，邮箱：kwang5@tju.edu.cn）提供。如有任何问题或意见，请联系作者。

请引用：王昆等人的论文《甲醇同步辐射流动管实验及中速船机工况下反应动力学机理研究》-燃烧科学与技术，已接收，待发表后更新链接。

表3.2 同步辐射真空紫外光电离质谱-流动管甲醇热解与氧化实验数据

温度	摩尔分数	摩尔分数	摩尔分数	摩尔分数	摩尔分数	摩尔分数
K	ppm	ppm	ppm	ppm	ppm	ppm
	热解-CH3OH	热解-CH2O	热解-CO	氧化-CH3OH	氧化-CH2O	氧化-CO
1073	0.005	0	0	0.005	0	0
1123	0.00498	4.39E-04	0	0.00524	0	0
1173	0.00518	8.52E-04	0	0.005	0	0
1223	0.00506	0.00181	1.75E-04	0.00475	8.04E-04	0
1273	0.00419	0.00334	3.59E-04	0.00432	0.00361	1.90E-04
1323	0.00308	0.00644	8.68E-04	0.00345	0.00696	7.10E-04
1373	0.00256	0.00641	0.00169	0.00204	0.00919	0.00169
1423	0.00158	0.00466	0.00274	0.00167	0.00726	0.00255
